Thông tin kỹ thuật Mitsuboshi 28S8M0400-AF

Thông số	Giá trị / chú thích
Loại sản phẩm	Timing pulley răng (pulley đồng bộ)
Dòng / hệ răng	S8M (tiếp xúc răng kiểu S8M)
Mã mẫu đầy đủ	S1‑28S8M0400AF (có thể có biến thể số răng, bề rộng)
Bề rộng danh nghĩa (Nominal Width)	40 mm
Số răng	28 răng
Đường kính ngoài (Outer Diameter)	~ 69,93 mm
Đường kính hiệu dụng (Pitch Diameter, PD)	~ 71,3 mm
Chiều cao răng (“h”)	3,5 mm
Chiều cao alen rãnh then / chiều cao then (Key height)	2,8 mm
Rãnh then (Keyway) rộng	6 mm
Vật liệu	Thép không xử lý bề mặt (Iron, Untreated)
Trục (shaft)	Có lỗ trục 19 mm trong ví dụ sản phẩm đăng bán
Gia công bổ sung	Có 2 lỗ taro (tapping) bổ sung ở vị trí then (120°)
Trạng thái bề mặt	Không xử lý (Untreated)

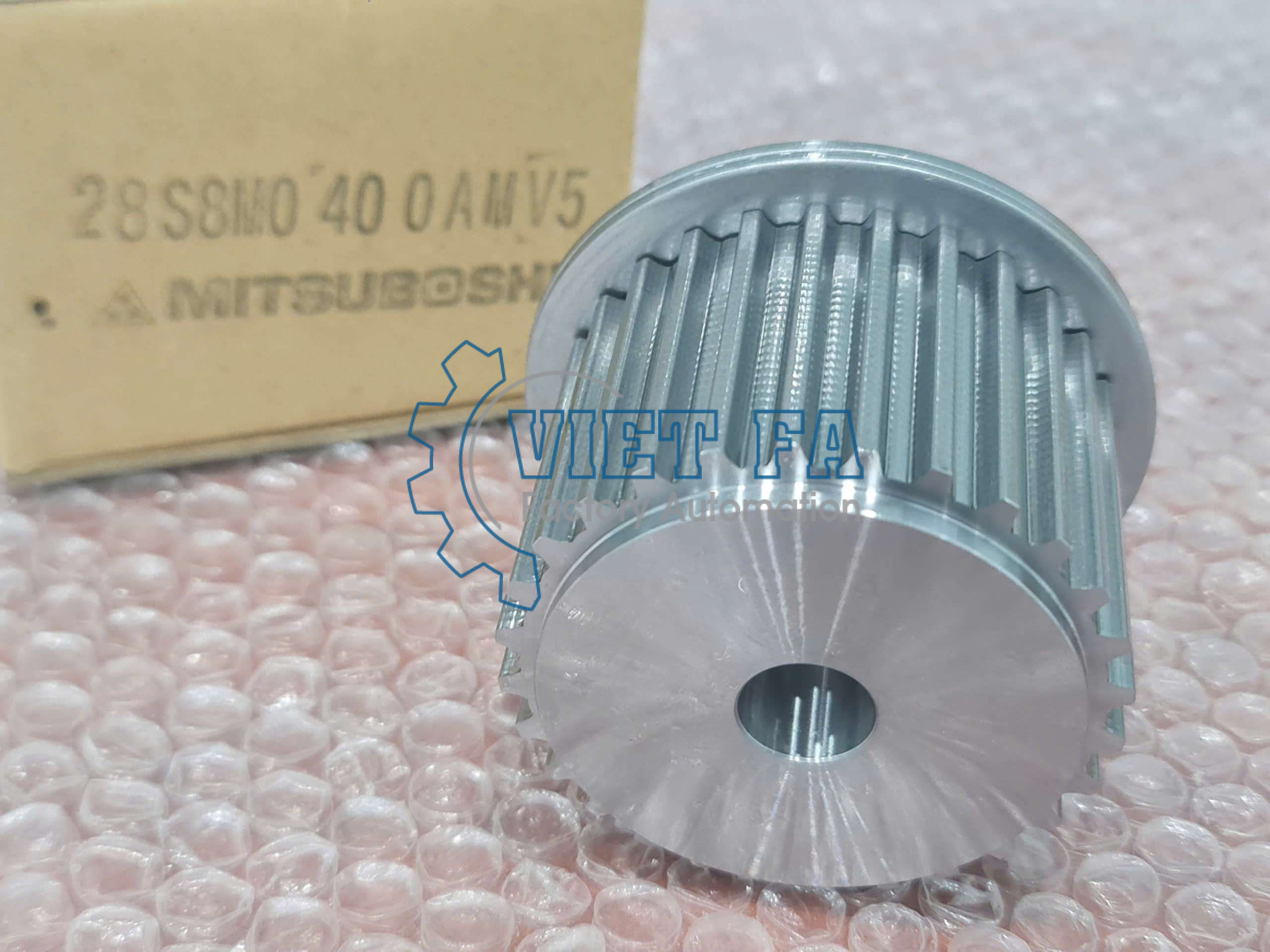

Bộ răng Mitsuboshi 28S8M0400-AF
