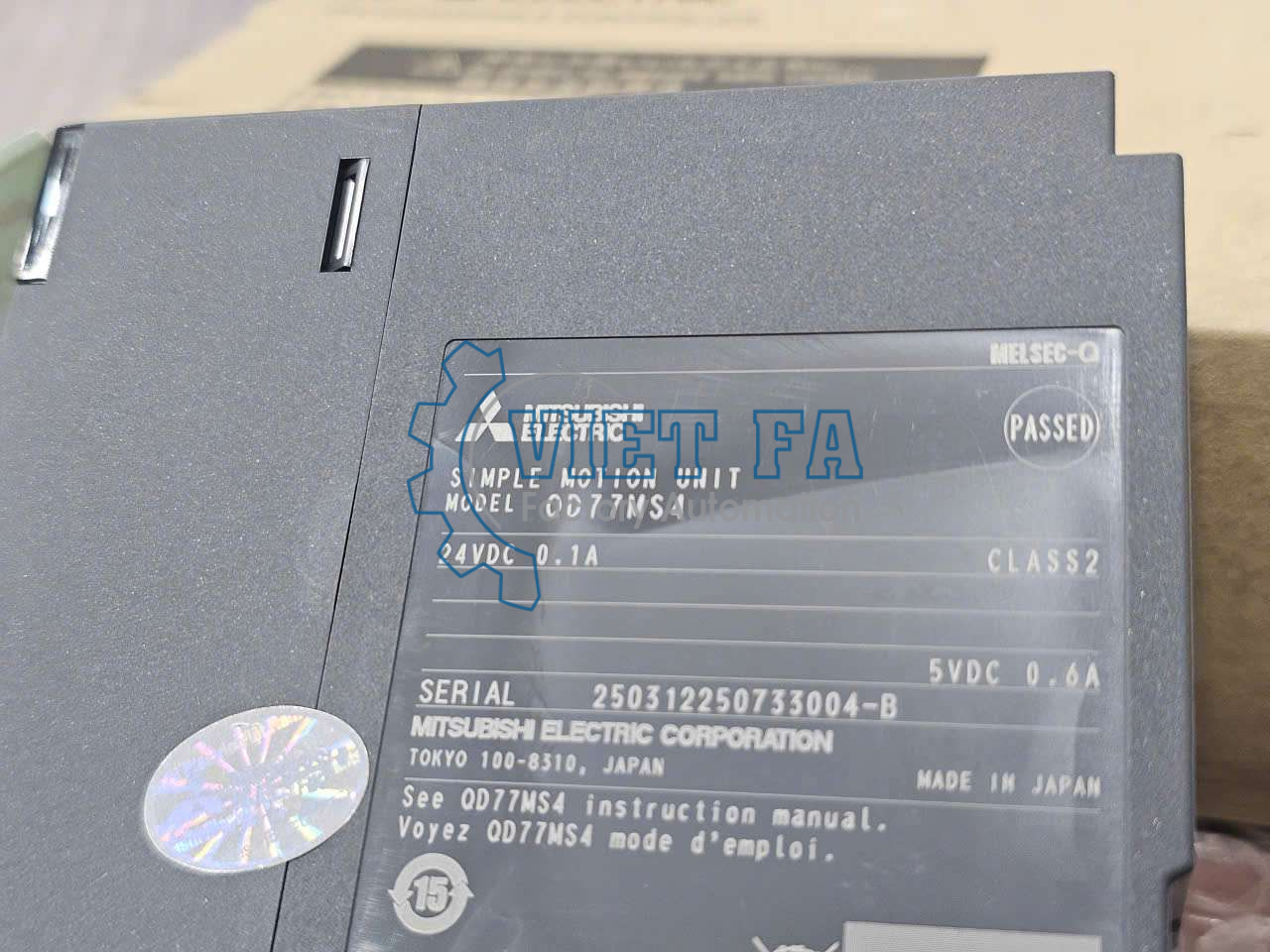

Mô đun Mitsubishi QD77MS4

Thông số kỹ thuật Mitsubishi QD77MS4

• Loại mô-đun: Simple Motion Module (điều khiển chuyển động đơn giản)

• Dòng PLC tương thích: Mitsubishi MELSEC-Q Series

• Giao tiếp Servo: SSCNET III/H, SSCNET III

• Số trục điều khiển tối đa: 4 trục

• Số dữ liệu vị trí: 600 điểm dữ liệu / trục

• Chu kỳ vận hành: 0.88 ms, 1.77 ms (có thể tùy chọn)

  • Điều khiển vị trí (Position)

  • Điều khiển tốc độ (Speed)

  • Chuyển đổi giữa vị trí ↔ tốc độ

  • Điều khiển mô men (Speed-Torque switch)

    • Nội suy tuyến tính (linear)

    • Nội suy tròn / cung tròn

      • Bù độ rơ (backlash)

      • Cam điện tử / Cam tự động

      • Đồng bộ qua encoder/giữa các trục

Đơn vị & cấu hình Mitsubishi QD77MS4

• Đơn vị điều khiển: mm, inch, độ (degree), xung/pulse

• Tín hiệu & I/O: Module chiếm ~32 điểm I/O nội bộ tùy PLC

• Điện áp hoạt động nội bộ: 5 V DC

• Dòng tiêu thụ nội bộ: ~0.6 A @ 5 V DC

Chức năng chính Mitsubishi QD77MS4

• Điều khiển servo motor nhiều trục trong các hệ thống tự động hóa.

• Hỗ trợ chức năng nội suy tuyến tính & tròn, dùng cho máy CNC, robot, băng tải đồng bộ, dập khuôn, v.v.

• Giảm dây tín hiệu nhờ giao tiếp SSCNET III/H tốc độ cao.
