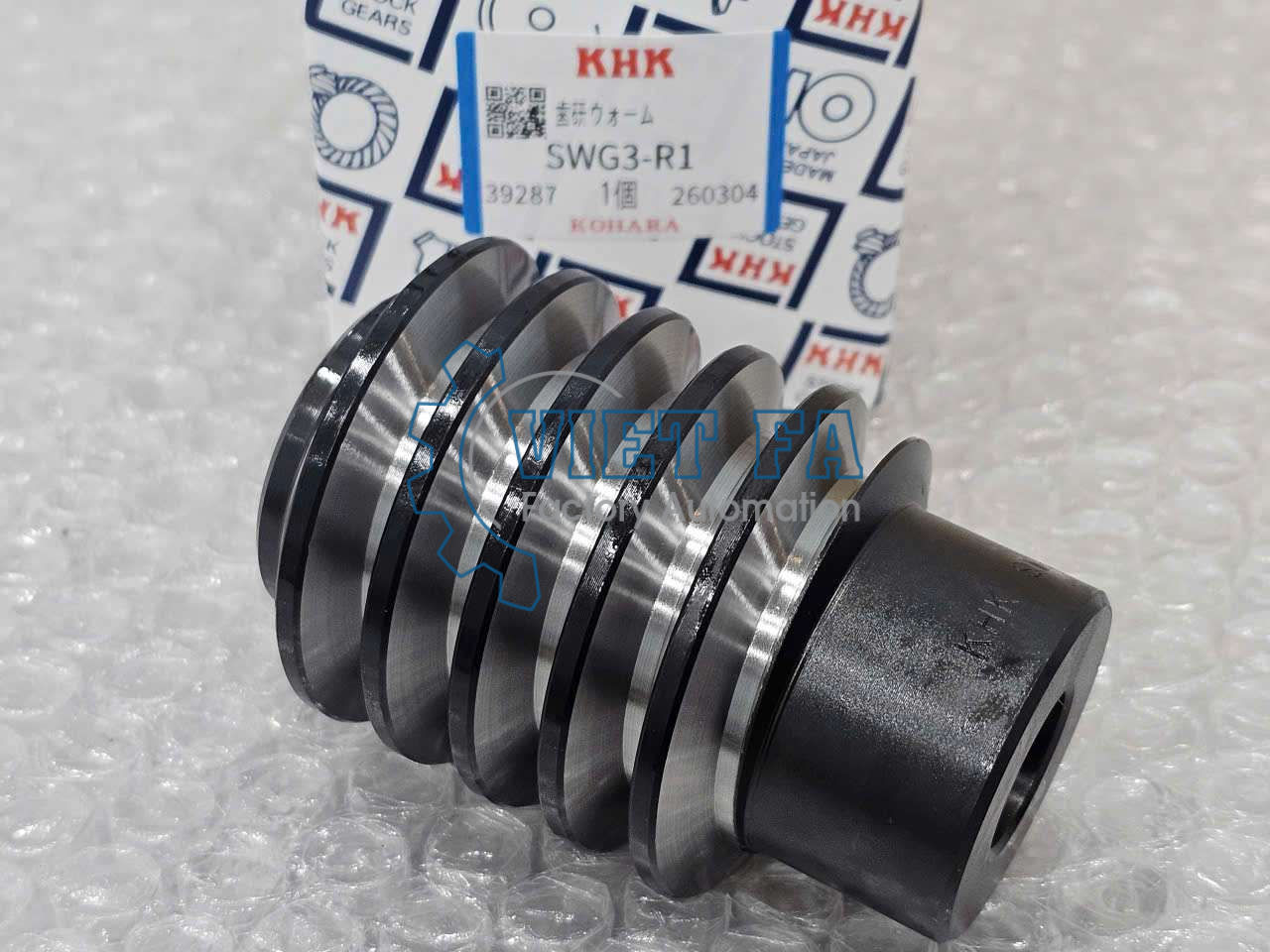

KHK SWG3-R1 là trục vít (worm) mài chính xác, module 3, bước đơn (single lead), ren phải (right hand), làm từ thép carbon S45C, dùng trong truyền động bánh vít – trục vít. Đây là sản phẩm chất lượng cao của KHK Gears, Nhật Bản, thường được dùng trong các hệ thống cơ khí chính xác và truyền động công nghiệp.

Thông số kỹ thuật KHK SWG3-R1

Đặc điểm	Giá trị
Model	SWG3-R1
Loại	Ground Worm (trục vít mài)
Module	3
Số đầu ren (Start)	1 (single lead)
Góc dẫn (Lead angle)	3°54′
Chiều ren	Right hand
Vật liệu	S45C (AISI 1045) thép carbon
Xử lý nhiệt	Tôi cảm ứng răng (Induction hardened)
Độ cứng răng	HRC 50–60
Xử lý bề mặt	Phủ oxit đen (trừ phần mài)
Đường kính lỗ (Bore L)	16 mm
Đường kính moay-ơ (Hub M)	35 mm
Đường kính vòng chia (Pitch N)	44 mm
Đường kính ngoài (Outer O)	50 mm
Chiều rộng mặt răng (Face P)	50 mm
Chiều dài tổng (R)	74 mm
Khối lượng	~0.66 kg
Cấp chính xác	KHK W 001 grade 2
Góc áp lực	20°

⚙️ Tính năng nổi bật KHK SWG3-R1

Gia công mài chính xác → độ chính xác cao, độ bền tốt.
Răng được tôi cứng → tăng khả năng chịu tải và tuổi thọ.
Thiết kế nhỏ gọn → dễ lắp đặt trong hộp số bánh vít – trục vít.
Chất lượng Nhật Bản → đảm bảo độ tin cậy trong truyền động công nghiệp.

Ứng dụng điển hình KHK SWG3-R1

Hộp số bánh vít – trục vít trong máy móc công nghiệp.
Thiết bị tự động hóa cần truyền động giảm tốc chính xác.
Cơ cấu nâng hạ hoặc hệ thống cần moment xoắn lớn.
Phải chọn bánh vít (worm gear) tương ứng module 3 để ăn khớp.
Kiểm tra tải trọng và tốc độ để đảm bảo phù hợp với độ cứng răng HRC 50–60.
Nếu cần giải pháp kinh tế hơn, có thể tham khảo dòng SW3-R1 (không mài, giá rẻ hơn nhưng độ chính xác thấp hơn).
