Thông số kỹ thuật SMC CDQSB16-200DCM

Thông số	Giá trị / giải thích
Tên / Mã	CDQSB16‑200DCM (SMC CQS series)
Kiểu	Compact Cylinder – xi lanh khí nén, tác động kép, thân đơn cần (double‑acting, single‑rod)
Đường kính trong (bore)	16 mm
Hành trình (stroke)	200 mm
Thân hình / Mounting	Through‑hole / Both ends tapped như bản tiêu chuẩn; có thể chọn các kiểu gắn khác tùy cần
Tích hợp nam châm (Magnet)	Có từ bên trong để gắn cảm biến hành trình (“built‑in magnet”)
Áp suất hoạt động tối đa	~ 1.0 MPa
Áp suất thử nghiệm (proof pressure)	khoảng 1.5 MPa
Nhiệt độ làm việc	Không có cảm biến: khoảng ‑10°C đến +70°C; nếu có auto switch (có phần điện) thì thường giảm khoảng vài độ ở đỉnh vì ảnh hưởng của switch.
Tốc độ piston có thể	Từ ~ 50 đến ~ 500 mm/s (tùy điều kiện)
Loại đệm (cushion)	Có hoặc không có; loại đệm bằng cao su (rubber bumper) trong các phiên bản nếu cần giảm va chạm đầu & cuối hành trình.
Trọng lượng	~ 0.893 lb ≈ 0.405 kg (bản không switch)

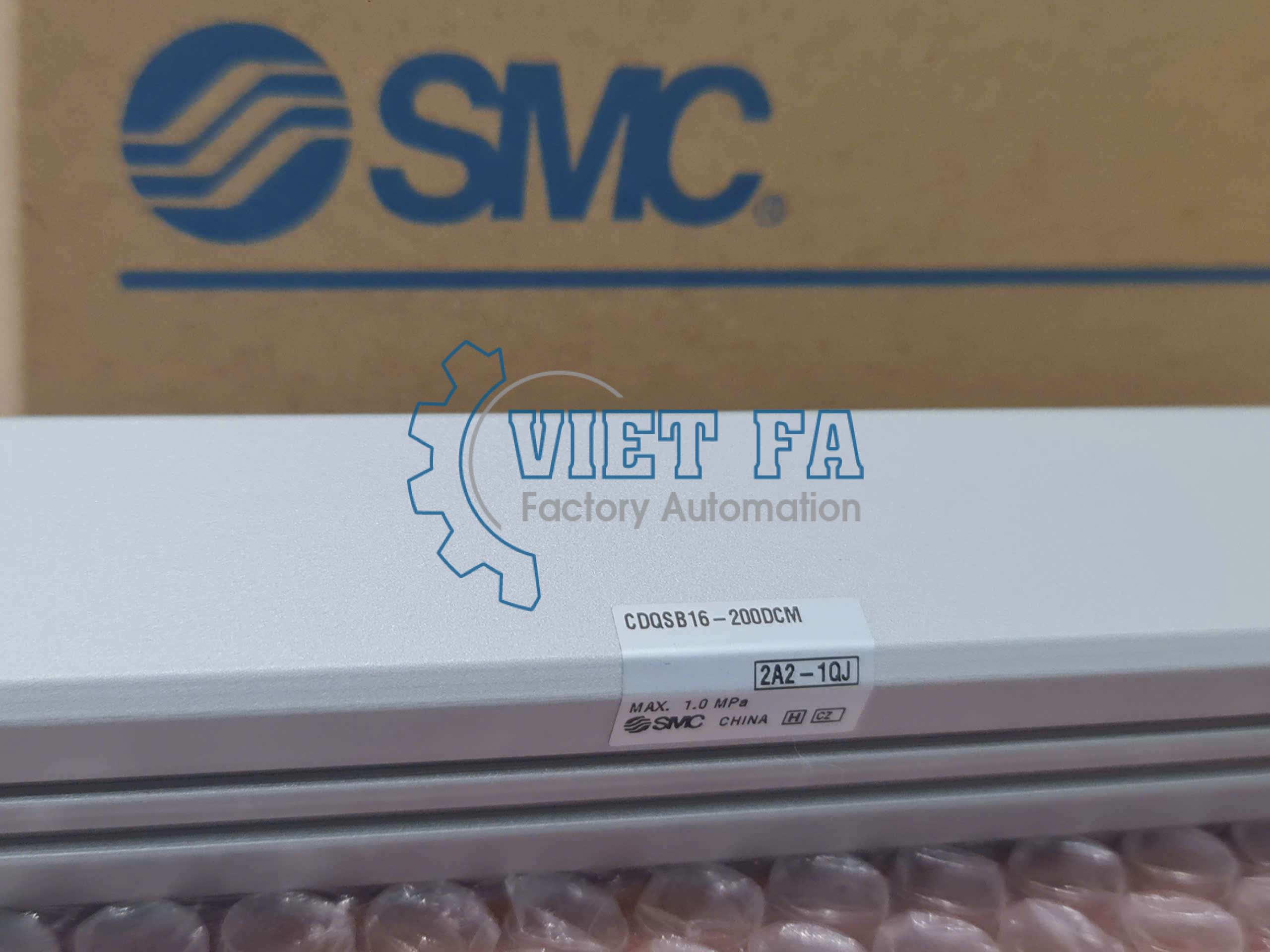

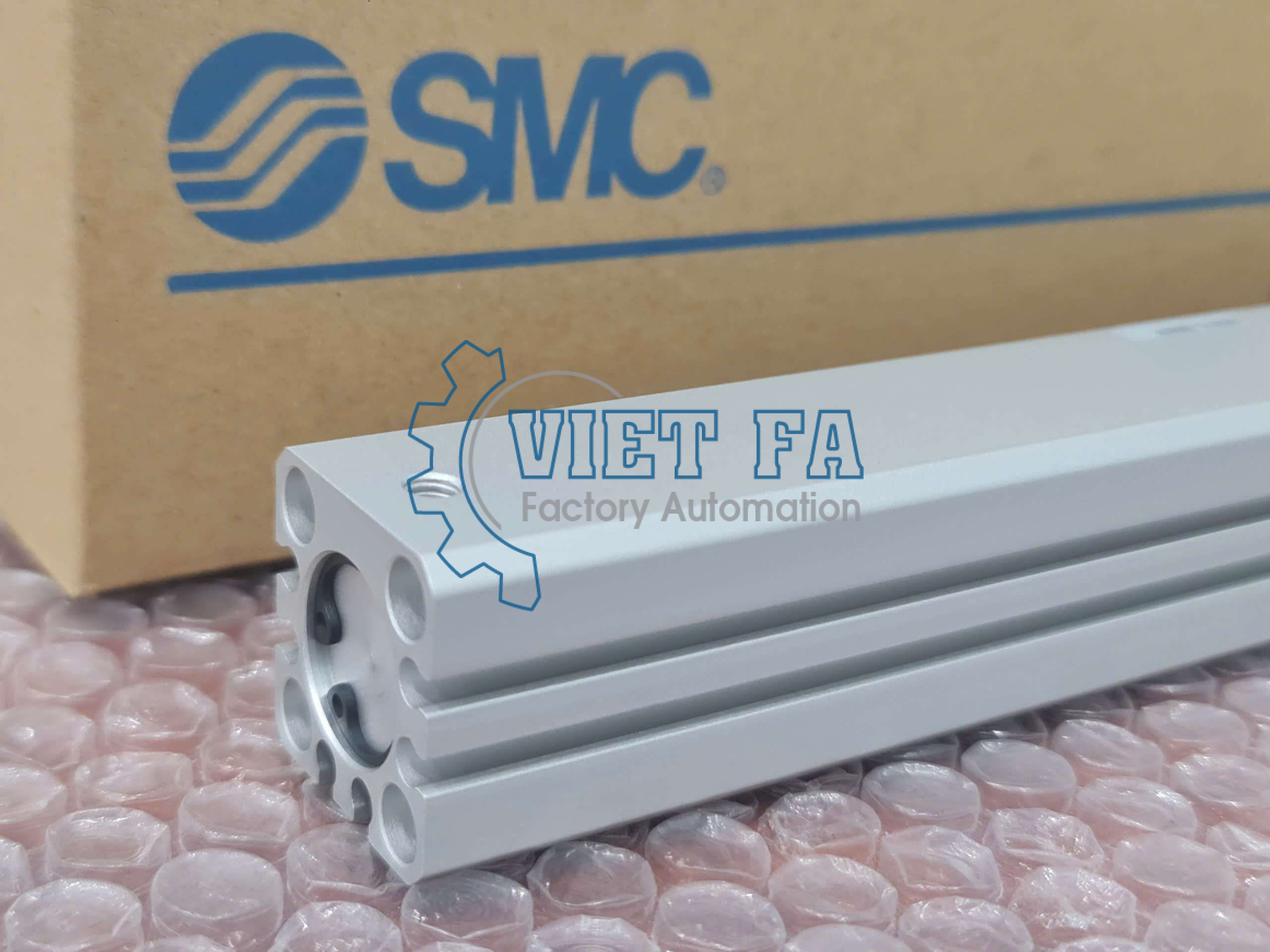

Xi lanh khí nén SMC CDQSB16-200DCM
